СОУЭ (система оповещения и управления эвакуацией) – это совокупность технологических ресурсов и организационных процедур, направленных на своевременное информирование людей о пожарной тревоге и проведение последовательной и максимально быстрой их эвакуации. Принцип ее работы заключается в том, что при возникновении чрезвычайной ситуации на контрольно-приемное устройство поступает сигнал, после чего включается предусмотренная форма уведомления для сотрудников обслуживаемого сооружения. Причем система обладает гибким софтом, позволяющим настраивать, при каких обстоятельствах и в каких зонах будет срабатывать сигнализация.
Компания Мелдана выполняет проектирование и монтаж сетей СОУЭ для объектов любого назначения в Екатеринбурге. Мы производим работы в строгом соответствии с нормами пожарной безопасности, в том числе – с постановлением правительства «об утверждении требований к АПС и СОУЭ».
|
Вы можете связаться со специалистами компании несколькими способами: |
Заказать услугу
|
Классификация систем оповещения
Для разных категорий строений, исходя из конструкционных и габаритных параметров (площади, вместительности, этажности и т.д.), требуются различные виды СОЭ. Актуальные оповещающие комплексы делятся на пять видов:
- СОУЭ 1 типа. Предусматривает обязательное наличие звуковой сигнализации: различных по тембру и высоте сигналов, звонков, ревунов и сирен, не регулируемых по громкости. Другие способы информирования о ЧС в данной модификации отсутствуют. Соответственно, ключевым элементом инфраструктуры становится АПС (автоматическая пожарная сигнализация), активирующая работу извещателей и других функциональных компонентов. Преимущества СО первого типа: бюджетная стоимость, простота монтажа и настройки. Недостатки: отсутствие голосовых/световых подсказок в процессе эвакуации, недостаточная информативность о происходящих событиях.
- СОУЭ 2 типа. Совмещает голосовые сообщения со световыми табличками «выход», устанавливаемыми на выходах к лестничным площадкам, на крыльцо или улицу, над дверными проемами и т.д. Также в состав СО второй категории могут входить мигающие электрические указатели и эвакуационные символы противопожарной безопасности, обозначающие направление выхода и существенно повышающие ее эффективность, в том числе – в условиях задымленности.
- СОУЭ 3 типа. Включает три способа извещения: речевое, звуковое и световое, при этом главным из них является речевой контент, предполагающий автоматическую трансляцию аудиозаписей с текстами, регламентирующими эвакуационный план. Фонические и световые сигналы (мигающие извещатели, таблички «выход» и эвакуационные знаки) выступают в качестве резервных вариантов информирования. Причем сигнализационные динамики устанавливаются только в определенных зонах, согласно техзаданию, разработанному заказчиком или проектным бюро компании-исполнителя. В комплектацию СО обязательно входят громкоговорители и звуковые колонки, передающие текстовую информацию. Среди ее преимуществ – высокая информативность и возможность варьировать тексты, исходя из ситуации на обслуживаемом предприятии.
- СОУЭ 4 типа. Представляет собой модифицированную версию третьего класса, дополненную более вариативными методами проведения эвакуации (с разделением на зоны) и наличием обратной связи зон пожарного информирования с диспетчерским постом. В комплектацию кейсоы входят извещатели всех видов (включая фотолюминесцентные указатели), рупоры и акустические модули.
- СОУЭ 5 типа. Максимально укомплектованная и оснащенная СО, отличающаяся от предыдущей версии обязательным наличием нескольких сценариев эвакуации для каждой зоны предприятия и централизованным управлением всеми инженерными сетями, обеспечивающими противопожарную безопасность сооружения. Главные плюсы «пятой» системы: максимальная информативность, продуманность и эргономичность эвакуационных маршрутов.
Отметим, что речевые СОУЭ также могут использоваться для трансляции рекламных объявлений, новостей, музыкальных композиций и т.д., тем самым расширяя функционал дорогостоящего оборудования. Еще один важный момент: все пять разновидностей СО должны быть интегрированы с АПС и автоматическими установками пожаротушения для обеспечения эффективного взаимодействия с приемно-контрольными приборами.

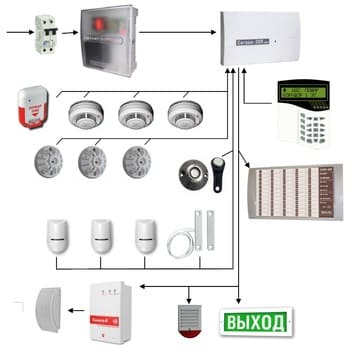

Комплектация систем ОУЭ
В состав охранно-предупредительных комплексов входят элементы:
- Датчики. Срабатывают при возникновении пожарной угрозы, реагируя на степень задымления, уровень освещения, изменение температуры и тому подобные факторы.
- Сигнальные автоматизированные узлы (звуковые, речевые, световые). Их назначение – предупреждение людей о чрезвычайной ситуации. Они различаются между собой размером, дизайнерским исполнением, тональностью фонического сигнала, громкостью, мигающим или постоянным источником света.

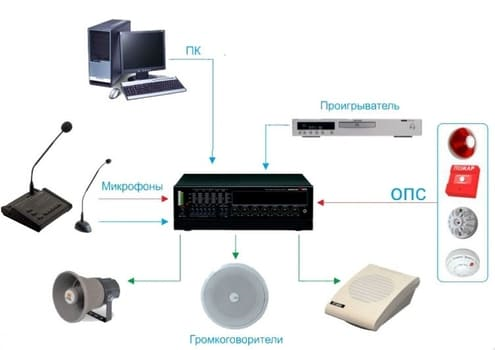

- Аппаратура для обратной связи. Обеспечивает коммуникацию между сотрудниками, находящимися внутри объекта и диспетчерским центром. В частности: громкоговорители, колонки, микрофоны, проигрыватели записей, коммутационные и микшерские девайсы.

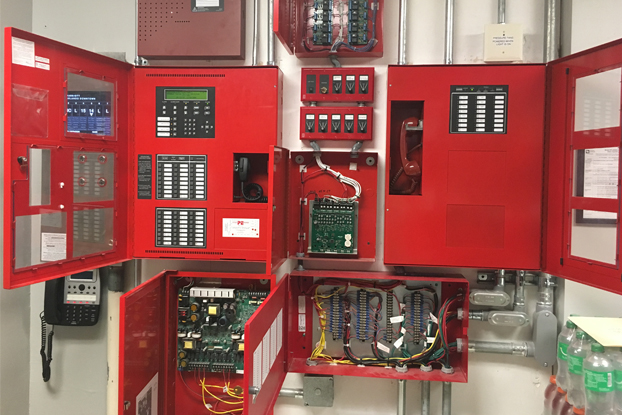

- Панель управления. Осуществляет контроль над противопожарным комплексом оповещения.
- Источники бесперебойного питания. Поддерживают работу СОЭ при отключениях электроэнергии на охраняемых предприятиях.
- АПС и АУПТ. Являются неотъемлемой частью общей системной работы. Сигнализация выполняет роль «спускового крючка» как для оповещателей СОЭ, так и для установок автоматического пожаротушения: водяных, дренчерных, газовых или порошковых.
- Пассивное оборудование. Технические средства, обеспечивающие работу комплекта, не выполняя каких-либо «интеллектуальных» функций. К данной категории относится огнестойкий кабель, монтажные шкафы, шлейфы, стойки и т.д.
|
Вы можете связаться со специалистами компании несколькими способами: |
Заказать услугу
|
Область применения
Системы оповещения и управления эвакуацией людей востребованы на большинстве современных предприятий, зданий и сооружений. Среди них:
- Детские сады. Для одноэтажных строений – комплексы первого, для двухэтажных – второго, для трехэтажных – третьего типа. Как правило, при использовании кейсов третьего типа речевое информирование выполняется только в зонах размещения персонала, чтобы не напугать маленьких детей.

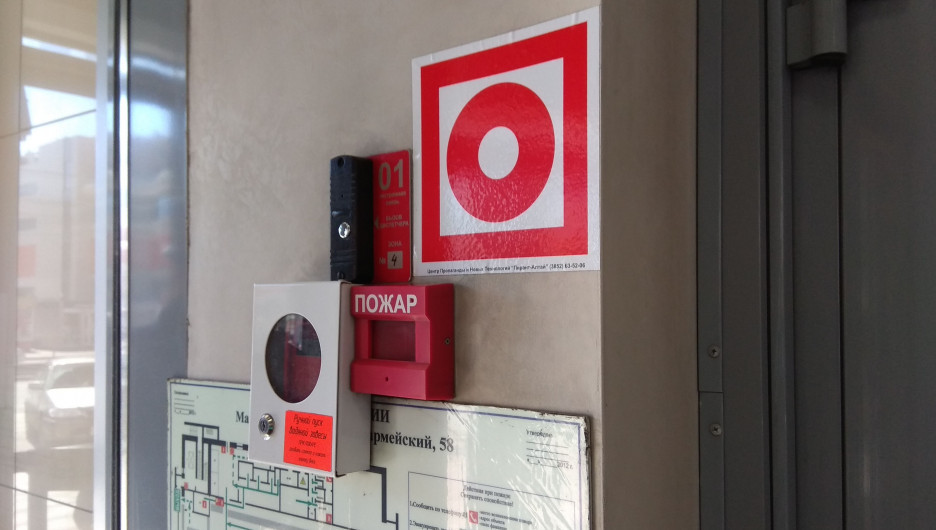

- Школы и университеты. Допустимо использование СО всех разновидностей, в зависимости от числа учащихся/трудящихся, площади и этажности сооружения.
- Больницы. Чаще всего оборудуются комплектами второго или третьего типов, исходя из количества коек. Требования к их эксплуатации аналогичны использованию голосовых сигналов в дошкольных учреждениях – избегание массовой паники.

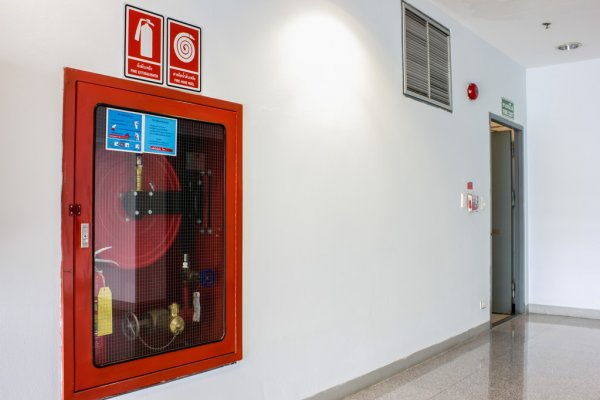

- Торговые и бизнес-центры. Выбор оснащения зависит от площади и этажности строения и допускает использование всех разновидностей СОЭ. Например, для одноэтажных построек – первого, а для пятиэтажных – пятого образца.
- Заводы, гостиницы, общежития, культурно-развлекательные заведения. Также предполагают установку любой из пяти разновидностей СОЭ в зависимости от площади, этажности и численности клиентов/постояльцев/сотрудников.
- Автостоянки, склады, производственные цеха. Исходя из технических, конструкционных характеристик, а также категории опасности объекта, устанавливаются системы первой, второй или третьей группы. Четвертой и пятой – в исключительных случаях. При этом для обслуживания малогабаритных сооружений звуковые сигналы можно совмещать с селекторной внутренней связью.
Требования пожарной безопасности к системам ОУЭ
Комплектация, функционал и условия эксплуатации охранно-предупредительных сетей обязаны соответствовать требованиям, прописанным в нормативных документах. Среди них – ГОСТ Р 53325-2012, Федеральный закон №123, свод правил 3.131.30.2009. Согласно приведенной документации, структуры АУПС и СОУЭ должны:
- проектироваться с расчетом максимально безопасного и быстрого выхода людей из горящего здания;
- оперативно приводиться в действие после сигнала от АПС;
- оповещать людей (при разделении объекта на зоны) в соответствии с очередностью, регламентированной при разработке проекта;
- работать на протяжении времени, достаточного для вывода всех людей из задымленного/горящего строения;
- комплектоваться из составных элементов (монтажных кабелей, проводов, шлейфов, коробов, кабель-каналов, коммутационного оборудования), способных поддерживать работоспособность в форс-мажорных обстоятельствах;
- управляться из отдельного помещения (диспетчерского центра или пожарного поста), удовлетворяющего нормативы противопожарной безопасности;
- транслировать информацию, строго соответствующую указанной в планах эвакуации (планы должны размещаться на каждом этаже охраняемых предприятий);
- при голосовом оповещении обеспечивать громкость в пределах 75-120 акустических децибел и, как минимум, на 15 дБА выше уровня константного шума на охраняемом объекте;
- оснащаться настенными звуковыми/голосовыми оповестителями, расположенными на высоте не менее пятнадцати сантиметров от потолка и не менее 2,3 метра от пола;
- гарантировать включение электрических указателей одновременно со штатным освещением завода/больницы/БЦ/ТЦ/школы/склада/жилого дома;
- использовать световые (в том числе мигающие) оповестители в помещениях с повышенным уровнем шума или в цехах, где персонал обязан носить шумозащитное снаряжение.
|
Вы можете связаться со специалистами компании несколькими способами: |
Заказать услугу
|
Расчет СОУЭ
Процедура подразумевает вычисление оптимального числа и расположения акустических оповестителей в контексте технических и конструкционных особенностей обслуживаемого строения. Для СО первых двух видов электроакустический расчет не представляет сложности, так как они предназначены для малоэтажных и компактных построек, в которых сирены, звонки, ревуны и т.д. хорошо слышны из любой точки. Зато для эффективного функционирования оповестительных сетей на больших предприятиях потребуются квалифицированные расчетные услуги.
Вводными данными для них служат:
- площадь объекта;
- паспортная громкость озвучивающих устройств;
- максимальный и средний уровень шума на защищаемом объекте;
- показатели звукового давления, мощности, ширины направленности и чувствительности выбранных сигнальных узлов.
Далее на основе компьютерных программ и/или профессиональных методик вычисляется зона озвучивания извещателей для конкретного здания/помещения. Исходя из этого и некоторых других параметров, выполняется расстановка акустических сигнализаторов на графической схеме предприятия, после чего рассчитывается выходная мощность сети, выполняется выбор динамиков, коммутационной аппаратуры и источников резервного электропитания.
Также в процессе расчета необходимо учесть нюансы, влияющие на продуктивность :
- Ближайшие друг к другу сигнализаторы должны находиться на расстоянии, не большим чем удвоенный максимальный радиус их действия.
- В комплектацию выбранных моделей акустических информаторов не должны входить внешние регуляторы мощности и звука.
- Одним из важнейших факторов эффективности является высокая четкость, разборчивость и слышимость транслируемой информации. Поэтому количество динамиков и громкоговорителей должно быть пропорционально обслуживаемой ими площади. Не стоит пытаться покрыть всю территорию одной-двумя сверхмощными колонками.
- Расстановку информаторов необходимо делать равномерной, чтобы исключить их плохую слышимость, чрезмерную концентрацию и некорректное распределение отражаемого аудиоряда.
- В протяженных и узких проходах галерейной конфигурации рекомендуется устанавливать акустические модули с регулируемой мощностью, громкостью и диапазоном действия, чтобы обеспечить возможность настройки оптимальной слышимости в разных точках.
|
Вы можете связаться со специалистами компании несколькими способами: |
Заказать услугу
|
Проектирование и монтаж СОУЭ
Разработка проекта включает:
- Выезд на объект, изучение его конструкционно-технических характеристик, обсуждение техзадания с заказчиком.
- Оценку защищаемого сооружения: обозначение нормативного параметра, выбор подходящей категории СОЭ, определение количества пожарно-информационных зон, разработку эвакуационных маршрутов, расчет их длительности, составление проектной документации.
- Организацию технических средств: вычисление мощности нагрузки, электроакустический расчет, детекцию количества каналов оповещения, определение времени резервирования, выпуск конструкторской документации.
- Выбор классификации СОЭ: по формату правления (ручной, полуавтоматический или автоматический), по принципу функционирования (локальный или централизованный), по численности каналов (одноканальная или мультиканальная), по дополнительным возможностям (наличию/отсутствию блоков питания, усилителей звука и других опций).
- Построение архитектуры сети: расстановку функциональных компонентов (речевых/световых/фонографических сигнализаторов, средств связи, блоков контроля, коммутационной аппаратуры и др.).
- Составление и согласование с заказчиком сметы.
Монтажные работы выполняются по алгоритму:
- Проверка и настройка звуковоспроизводящих девайсов.

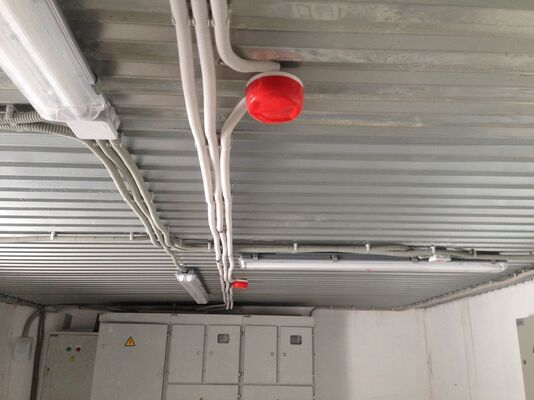

- Прокладка кабельной разводки, согласно графической схеме, указанной в проектно-конструкторской документации.
- Монтаж охранно-пожарной сигнализации и автоматических установок пожаротушения. Опционально возможна интеграция СОУЭ и СКУД.

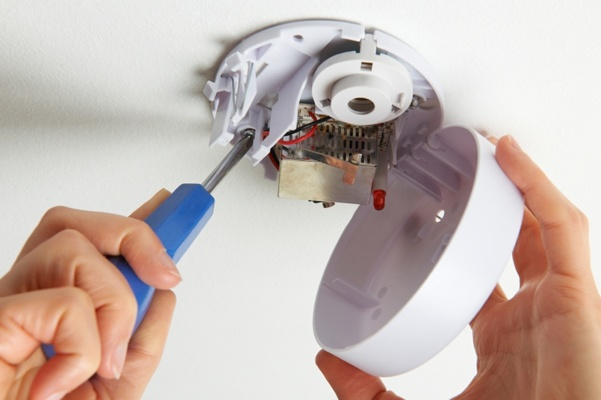

- Установка информаторов всех видов, громкоговорителей, динамиков, модулей обратной связи, датчиков, пульта управления и источников бесперебойного энергопитания.
- Подключение извещателей к контрольно-приемному прибору.
- Пуско-наладочные работы: контрольные замеры уровня света и звука, проверка корректного и согласованного функционирования сети.
